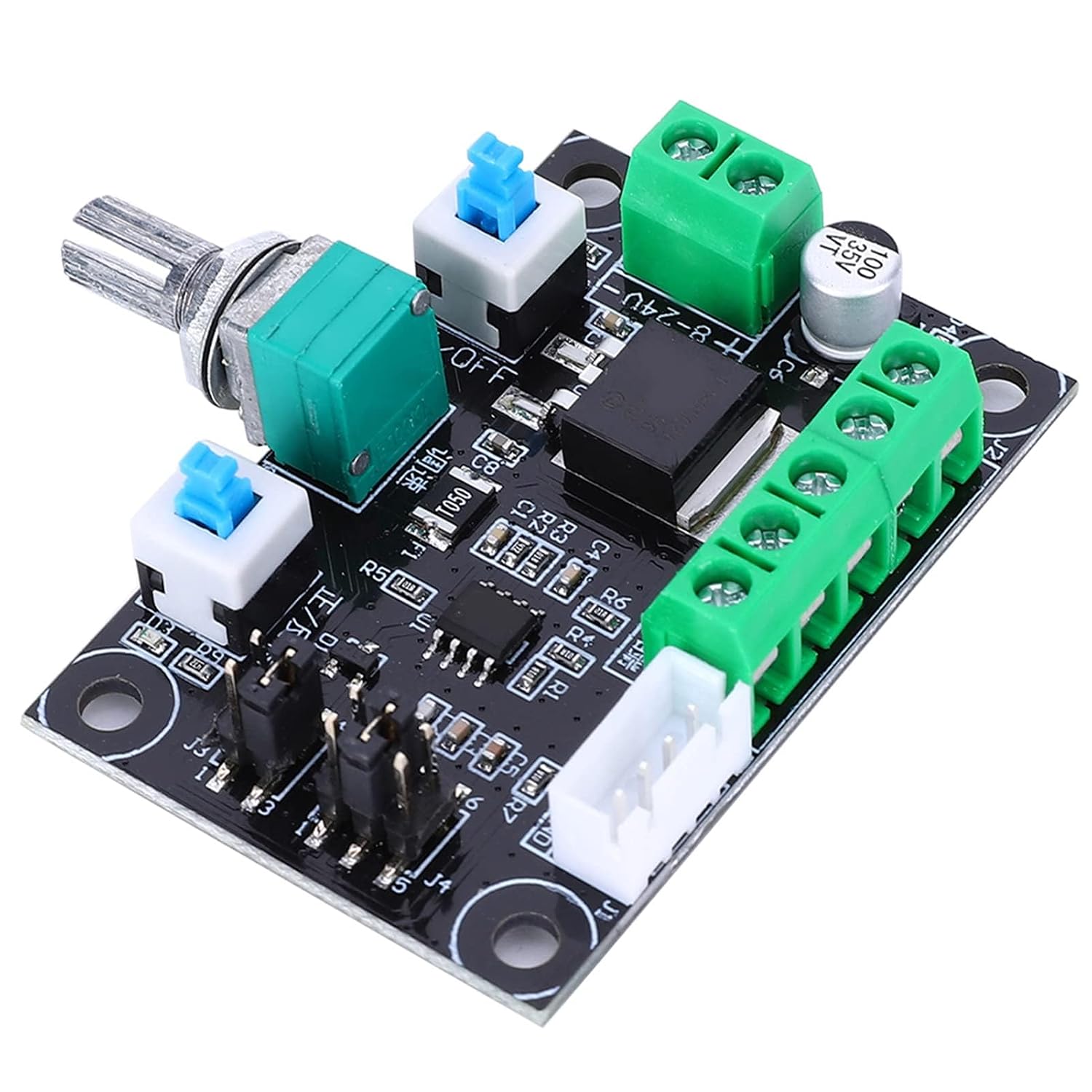

ШИМ-регулятор скорости двигателя для шагового привода MKS OSC, положительное и отрицательное управление скоростью вращения, запасн

Функция:
1. Этот модуль представляет собой модуль генерации импульсов и подает сигнал на драйвер шагового двигателя.
2. Для управления шаговым двигателем необходимо наличие контроллера.
3. Этот простой контроллер + драйвер шагового двигателя + шаговый двигатель + источник постоянного тока образуют простую платформу управления.
4. Контроллер имеет в общей сложности 3 типа частотных сигналов: высокие 5,4–160 кГц, средние 540–16,6 кГц, низкие 80–2,4 кГц.
5. Может генерировать импульсный сигнал и ШИМ-сигнал, выбор шага которого возможен. Измерение частоты: можно измерять PUL и обычный катод (или обычный анод), два порта.

Технические характеристики:
Состояние: новое
Тип изделия: контроллер привода шагового двигателя
Материал: пластик
Размер: приблизительно 38,6 x 58 мм
Разные порты управления шаговыми двигателями имеют разные обозначения, но выполняют одинаковые функции:
EN=ENA=Включить бесплатно
PUL = импульсы = тактовый сигнал
Направление DIR=CW=CWW
Подключение общего анода (подключение B)
EN+ PUL+ DIR+ подключен к обычному аноду
EN- соединяется с EN
PUL-соединяется с CLK
DIR - подключается к DIR
Подключение с общим катодом (подключение B)
EN- PUL- DIR - соединен с общим катодом
EN+ подключается к EN
PUL+ подключается к CLK
DIR+ подключается к DIR

Содержимое упаковки:
1 плата управления.
1 прокладка
1 гайка
