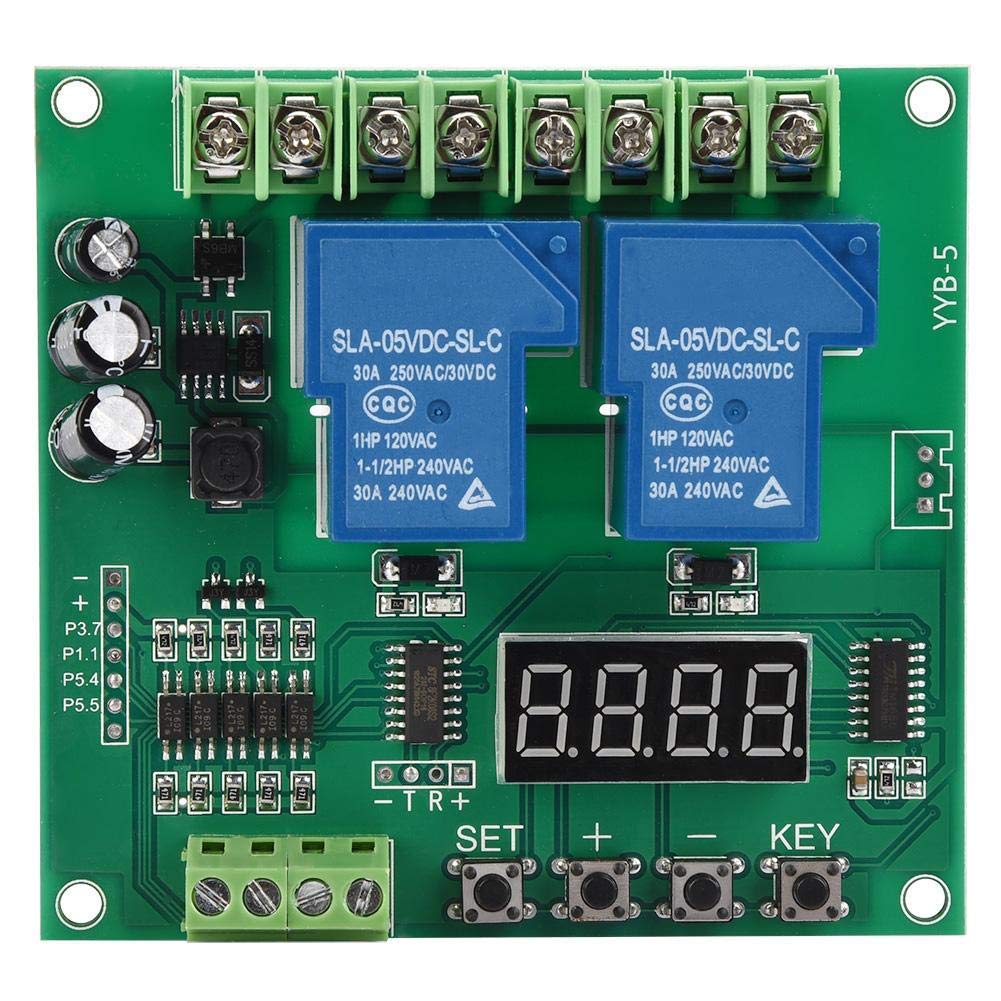

Цифровой таймер задержки YYB-5 Steuerungsschalter Relaismodul 12 В 24 В Vorwärts- / Rückwärtsmotor-Steuerplatine Zwei Relais-Taktz

Список функций:

P - 1: Для подачи сигнала 1 реле 1 срабатывает в момент времени B, после чего автоматически останавливается. Для подачи сигнала 2 реле 2 автоматически включается в момент времени B; сигнал 3 — это сигнал аварийного отключения/сброса.

P - 2: Сигнал 1, реле 1 срабатывает в момент автоматической остановки; сигнал реле 2 запускает задержку B после того, как всасывание автоматически прекратится в момент C (эта единица времени работы должна быть одинаковой).

P - 3: При включении реле 1 срабатывает до момента времени A, затем отпускается и ожидает момента времени C; реле 2 срабатывает до момента времени B, затем отпускается и ожидает момента времени C; бесконечная работа с 1,2 оборотами, бесконечный цикл.

(Если приводной двигатель реверсивный, это можно понимать следующим образом: двигатель работает в течение заданного времени; останавливается на заданное время; автоматически переключается на заданное время; останавливается на заданное время; затем автоматически запускается)

Список функций:

P - 4: По сигналу 1 реле 1 срабатывает; по сигналу 2 (предельное значение) реле 1 останавливается и начинает отсчет до тех пор, пока таймер A не сработает. По сигналу 3 (предельное значение) реле 2 останавливается и начинает отсчет. По сигналу B срабатывает реле 1; замкнутый цикл.

(Если приводной двигатель реверсивный, это можно понять следующим образом: при нажатии кнопки 1 двигатель перемещается до предельного значения 2 и останавливается на определенное время; предельное значение 3 автоматически переключается на реверс, останавливаясь на определенное время, а затем автоматически продолжает движение)

P - 5: Чтобы подать сигнал 1, выключите реле 1; чтобы подать сигнал 2 (предельное значение), выключите реле 1 и запустите управление временем для таймера A 2. Чтобы подать сигнал 3 (предельное значение), выключите реле 2; подайте сигнал 1; еще раз.

(Если приводной двигатель реверсивный, это можно понимать следующим образом: Нажмите кнопку пуска 1; двигатель переместится к концевому выключателю 2 и остановится на определенное время; автоматически изменит направление вращения до концевого выключателя 3; подайте сигнал 1;

Список функций:

P-6: При сигнале 1 переведите реле 1 в рабочее состояние; при сигнале 2 (предельное значение) выключите реле 1; при сигнале 1 переведите реле 2 в рабочее состояние; при сигнале 3 (предельное значение) выключите реле 2;

(Если приводной двигатель реверсивный, это можно понимать следующим образом: нажмите кнопку пуска 1; доведите до предельного положения 2; снова нажмите кнопку пуска 1; двигайтесь назад до предельного положения 3;

Если используется функция дистанционного управления: нажмите кнопки A и B на пульте дистанционного управления для запуска указанной выше функции; нажмите кнопку C для включения реле 1 (вперед); затем нажмите кнопку D для выключения реле 1 (стоп). Нажмите кнопку D, когда реле 2 (назад) работает; нажмите кнопку D один раз для выключения реле 2 (стоп).

Описание наиболее важных параметров:

Индикатор питания "----", который обеспечивает доступ в режим ожидания.

При первом нажатии кнопки K1 на экране отобразится следующая информация: P-1: Режим регулировки K2 и K3

Нажмите K1 второй раз, на экране отобразится следующая информация: A001: K2 и K3 устанавливают значение A в первый раз, K4 устанавливает десятичную точку (единицу времени).

Нажмите K1 в третий раз, и на дисплее отобразится: B001: K2 и K3 устанавливают значение B во второй раз, K4 устанавливает десятичную точку (единицу времени).

Нажмите K1 в четвертый раз, и на дисплее отобразится: C001: K2 и K3 устанавливают C в третий раз, K4 устанавливает десятичную точку (единицу времени).

Нажмите пятую кнопку K1 и укажите «----», что означает переход в режим ожидания.

Например, следует установить режим: P - 2; время: A010 B005 C006:

Индикация второго режима работы; после сигнала 1 реле 1 активируется через 10 секунд; реле 2, которое через 5 секунд после активации подает сигнал в течение 1 секунды, автоматически останавливается.
